概述

32位超高性价比微控制器，基于平头哥RISC CPU内核开发，最高主频48MHz，内置高速FLASH存储器，集成丰富的外设资源

产品亮点

最多4个大电流驱动管脚
支持硬件CRC
支持3组6路互补带死区模式的PWM输出
多达18个GPIO，均支持外部中断
内部模块互联触发

典型应用

电子烟
充电宝
无线充
烟感

重要特色

工作电压：1.8V-5.5V@24MHz
工作温度：-40℃- 85℃
32KB PFLASH，3KB DFLASH，2KBSRAM
最多18个通用GPIO，所有管脚支持外部中断
最多4个大电流驱动管脚(HSIO)，每个管脚支持最大100mA灌电流@1V
事件触发控制器(ETCB)，支持模块间互联
1个12位独立看门狗定时器(IWDT)
2个16位基本定时器(BT)
1个16位通用定时器(GPTA)
1个16位高级定时器(EPT)，支持7路PWM输出功能，其中6路可配置为互补带死区
1个16位低功耗定时器(TC3)，支持STOP模式唤醒
1个CRC模块
2个UART接口
1个I2C接口，最高400Kbit/s
1个SPI接口
1个12位ADC，最大转换速度1MSPS
封装：提供TSSOP20/SOP20/ QFN20/SOP16/ MSOP10/SOP8等封装类型

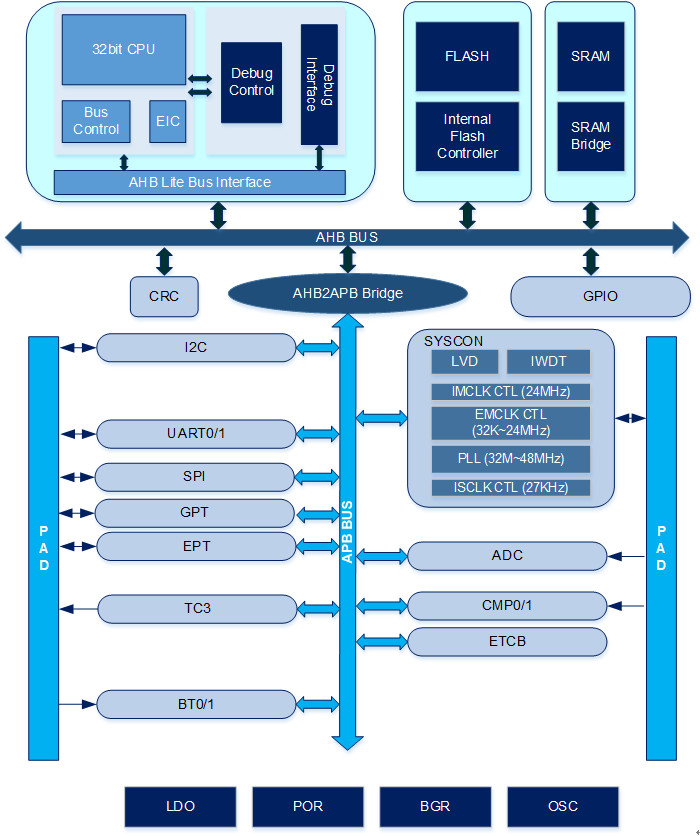

模块框图

选型表

全屏放大

Part NO.	Op.Volt	Temp	Freq	Pin	GPIO	HSIO	FLASH	RAM	Dflash	IWDT	BT	TC3	EPT	GPT	UART	IIC	SPI	PWM	ADC	DEEP SLEEP	PACKAGE
APT32F0042F6P6	1.8v~5.5v	-40~85	48MHz	20	18	4	32k	2k	3k	1	2	1	1	1	2	1	1	16bitx8ch	12bitx12ch	5uA	TSSOP20
APT32F0042F6U6	1.8v~5.5v	-40~85	48MHz	20	18	4	32k	2k	3k	1	2	1	1	1	2	1	1	16bitx8ch	12bitx12ch	5uA	QFN20

技术文档

名称	版本号	大小	会员限制	下载
APT32F0042数据手册	V1.1	1.66mb	不限
APT32F004x系列使用手册	V1.1	11.37mb	不限

*滑动查看更多内容

开发工具

名称	版本号	大小	会员限制	下载
CDK IDE使用介绍		1.79mb	不限
