概述



32位高性价比微控制器，基于平头哥RISC CPU内核开发，最高主频48MHz，内置高速存储器，集成多种外设资源，支持触摸按键，支持LED点阵和矩阵驱动。

样品申请

产品亮点



  • 最多支持8x10点阵LED驱动
  • 多达26个GPIO，均支持外部中断
  • 最多4个大电流驱动管脚
  • 内部模块互联触发
  • 最多26路触摸按键控制器，硬件触控，环境自适应，低功耗，支持动态CS 10V

典型应用

  •         电饭煲
  •          电烤箱
  •         咖啡机
  •            空气炸锅
  •       智能门锁

重要特色




  • > 工作电压：1.8V-5.5V@48MHz
  • > 最大48KBPFLASH，2KB DFLASH，最大3KB SRAM
  • > 最多26个通用GPIO，所有管脚支持外部中断
  • > 最多9个大电流驱动管脚(HSIO)，每个管脚支持最大150mA灌电流@1.5V
  • > 事件触发控制器(ETCB)，支持模块间互联
  • > 1个12位独立看门狗定时器(IWDT)
  • > 1个8位窗口看门狗定时器(WWDT)
  • > 4个16位基本定时器(BT)
  • > 1个16位通用定时器(GPTA)
  • > 1个16位高级定时器(GPTB)，支持1组互补PWM输出+1路独立输出
  • > 1个16位低功耗定时器(TC3)，支持STOP模式唤醒
  • > 2个UART接口
  • > 1个I2C接口，最高400Kbit/s
  • > 1个SPI接口
  • > 1个LED控制器，支持最大 11SEG x 9COM 矩阵驱动或 8 x 9 串行点阵驱动
  • > 1个12位ADC，最高转换速率1MSPS，支持温度传感器
  • > 最大26路的触摸按键控制器，CS动态10V标准
  • > 封装：提供SOP28/SOP20/SOP16等多种封装类型
  • > ESD HBM ±4KV，EFT±4KV

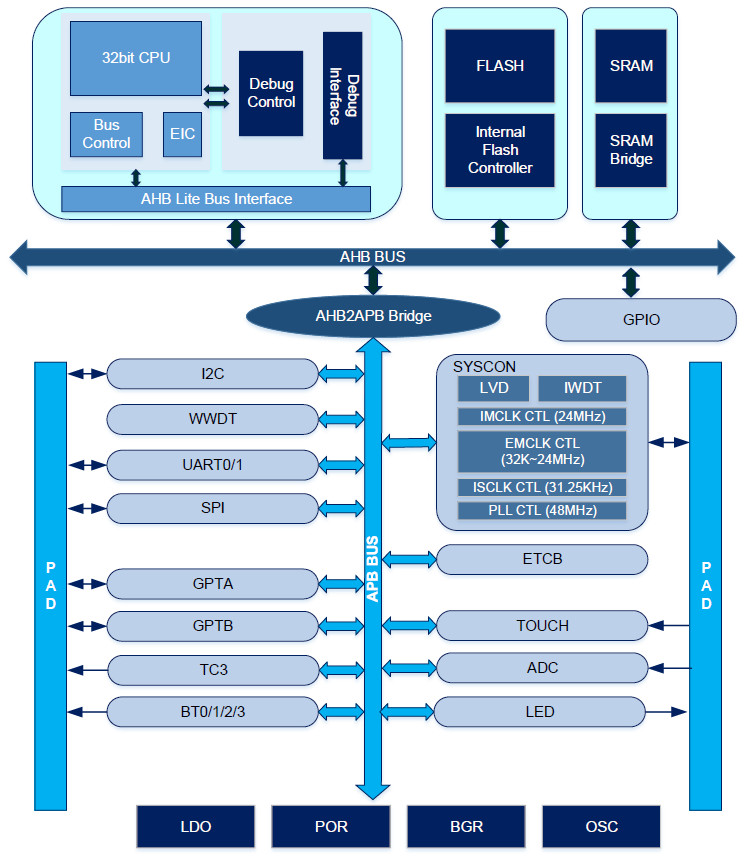

模块框图

选型表

全屏放大

Part NO. Op.Volt Temp Freq Pin GPIO HSIO FLASH RAM Dflash IWDT WWDT BT TC3 GPTA GPTB UART IIC SPI ADC LED TOUCH DEEP SLEEP PACKAGE
APT32F1041G7M6 1.8~5.5V -40~85℃ 48MHz 28 26 9 48K 3K 2K 1 1 4 1 1 1 2 1 1 12bitx26ch 9COMx11SEG 26ch 4uA SOP28
APT32F1041F7M6 1.8~5.5V -40~85℃ 48MHz 20 18 8 48K 3K 2K 1 1 4 1 1 1 2 1 1 12bitx18ch 8COMx8SEG 18ch 4uA SOP20
APT32F1041E7M6 1.8~5.5V -40~85℃ 48MHz 16 14 7 48K 3K 2K 1 1 4 1 1 1 2 1 1 12bitx14ch 7COMx5SEG 14ch 4uA SOP16
APT32F1041E4M6 1.8~5.5V -40~85℃ 48MHz 16 14 7 16K 3K 2K 1 1 4 1 1 1 2 1 1 12bitx14ch 7COMx5SEG 14ch 4uA SOP16



技术文档

名称 版本号 大小 会员限制 下载

APT32F102xB使用手册

 		V2.0 8.31mb 不限

APT32S003系列使用手册

 		V1.6 8.1mb 不限

APT32F102X系列使用手册

 		V2.0 17.51mb 不限

APT32F171数据手册

 		V2.1 2.58mb 不限

APT32F171数据手册

 		V0.0 3.06mb 不限

APT32F1023数据手册

 		V1.15 2.12mb 不限

APT32F1104数据手册

 		V2.1 1.83mb 不限

APT32F1103数据手册

 		V2.2 1.94mb 不限

APT32F1101数据手册

 		V2.1 1.88mb 不限

APT32S003F8PT数据手册

 		V1.7 1.63mb 不限

APT32S003BF7P6数据手册

 		V1.1 1.7mb 不限

APT32S003F7P6数据手册

 		V1.8 1.57mb 不限

APT32F1022数据手册

 		V1.12 1.88mb 不限

APT32F1021数据手册

 		V1.13 2.02mb 不限

APT32F171使用手册

 		V0.0 21.79mb 不限

APT32F110x系列使用手册

 		V2.0 11.77mb 不限

APT32F1021B数据手册

 		V1.2 2.01mb 不限

AN1103 Quick Start_APT32F102x系列

 		V1.0 0.66mb 不限

AN1215 APT32F102X基于IIC通讯的TOUCH应用

 		V1.01 1.71mb 不限

APT32F1023B数据手册

 		V1.4 2.05mb 不限

AN1220 APT32F102 CSI代码结构和使用说明

 		V1.0 1.18mb 不限

AN1550 APT32F102x LIB用户手册_V1_20

 		V1.20 2.71mb 不限

APT32F1024B数据手册

 		V1.3 1.74mb 不限

AN1551 APT32F102开发板快速上手手册

 		V1.0 0.59mb 不限

AN1552 APT32F102 SYSCON应用指南

 		V1.0 0.82mb 不限

AN1553 APT32F102 GPIO应用指南

 		V1.0 1.02mb 不限

AN1554 APT32F102 ADC应用指南

 		V1.0 0.46mb 不限

AN1555 APT32F102 UART应用指南

 		V1.0 0.6mb 不限

AN1556 APT32F102 I2C应用指南

 		V1.0 0.4mb 不限

AN1557 APT32F102 RTC应用指南

 		V1.0 0.76mb 不限

AN1558 APT32F102 BT应用指南

 		V1.0 0.38mb 不限

AN1559 APT32F102 CORET应用指南

 		V1.0 0.4mb 不限

AN1560 APT32F102 COUNTA应用指南

 		V1.0 0.45mb 不限

AN1561 APT32F102 EPT应用指南

 		V1.0 0.59mb 不限

AN1562 APT32F102 ETCB应用指南

 		V1.0 0.54mb 不限

AN1563 APT32F102 GPT应用指南

 		V1.0 0.44mb 不限

AN1564 APT32F102 IFC应用指南

 		V1.0 0.4mb 不限

AN1565 APT32F102 LPT应用指南

 		V1.0 0.36mb 不限

AN1566 APT32F102 SIO应用指南

 		V1.0 0.38mb 不限

AN1567 APT32F102 SPI应用指南

 		V1.0 0.57mb 不限

AN1568 APT32F102 TOUCH应用指南

 		V1.0 0.69mb 不限

AN1569 APT32F102 WWDT应用指南

 		V1.0 0.35mb 不限

APT32F1731数据手册

 		V2.0 2.06mb 不限

APT32F0041数据手册

 		V1.1 1.74mb 不限

CK802用户手册

 		V1.2.8 4.08mb 不限

APT32F0042数据手册

 		V1.1 1.66mb 不限

APT32F004x系列使用手册

 		V1.1 11.37mb 不限

APT8102X系列使用手册

 		V1.4 1.31mb 不限

APT32F1025B数据手册

 		V2.0 1.32mb 不限

APT32S2028数据手册

 		V0.4 1.31mb 不限

APT32F173系列使用手册

 		V1.0 48.79mb 不限

APT32F102系列芯片开发注意事项

 		VV0.0 2.62mb 不限

APT32F103系列芯片开发注意事项

 		VV0.0 2.61mb 不限

APT32S003系列芯片开发注意事项

 		VV0.0 2.62mb 不限

APT32F173系列芯片开发注意事项

 		V0.0 0.36mb 不限

APT32F171系列芯片开发注意事项

 		VV0.0 2.61mb 不限

APT32F110系列芯片开发注意事项

 		VV0.0 2.61mb 不限

AN1780_QuickStart_APT32F171x系列_CSI_V1.3

 		V1.3 1.39mb 不限

AN1680_QuickStart_APT32F110x系列_CSI v1.4

 		V1.4 2.7mb 不限

APT32S7708数据手册V0.0

 		VV0.0 1.68mb 不限

APT32S7108使用手册V1.6

 		VV1.6 11.84mb 不限

APT32S7108数据手册V1.7

 		VV1.7 2.47mb 不限

APT32S7708使用手册V0.0

 		VV0.0 11.46mb 不限

APT32F171用户手册

 		V2.1 17.03mb 不限

APT32F1031_datasheet_

 		V1.3 1.6mb 不限

APT32F103x系列使用手册

 		V1.1 9.82mb 不限

APT8102X系列使用手册_V1.4_

 		VV1.4 1.31mb 不限

AN1599 APT32F110x基于CSI库I2C应用指南V1.0.0.pdf

 		V1.0.0 0.56mb 不限

AN1598 APT32F110x基于CSI库GPTB应用指南V1.0.0.pdf

 		V1.0.0 2.68mb 不限

AN1597 APT32F110x基于CSI库GPTA应用指南 V1.0.0.pdf

 		V1.0.0 1.14mb 不限

AN1595 APT32F110x基于CSI库ETCB应用指南V1.0.0.pdf

 		V1.0.0 0.56mb 不限

AN1594 APT32F110x基于CSI库EPT应用指南V1.0.0.pdf

 		V1.0.0 0.92mb 不限

AN1593 APT32F110x基于CSI库CNTA应用指南V1.0.0.pdf

 		V1.0.0 0.98mb 不限

AN1592 APT32F110x基于CSI库CMP应用指南V1.0.0.pdf

 		V1.0.0 0.43mb 不限

AN1591 APT32F110x基于CSI库BT应用开发指南V1.0.0.pdf

 		V1.0.0 0.49mb 不限

AN1590 APT32F110x基于CSI库ADC应用指南V1.0.0.pdf

 		V1.0.0 0.53mb 不限

AN159F APT32F110x基于CSI库SIO应用指南V1.0.0.pdf

 		V1.0.0 0.77mb 不限

AN159E APT32F110x基于CSI库RTC应用指南V1.0.0.pdf

 		V1.0.0 0.55mb 不限

AN159D APT32F110x基于CSI库LPT应用指南V1.0.0.pdf

 		V1.0.0 0.49mb 不限

AN159C APT32F110x基于CSI库LED应用指南V1.0.0.pdf

 		V1.0.0 0.43mb 不限

AN159B APT32F110x基于CSI库LCD应用指南V1.0.0.pdf

 		V1.0.0 0.65mb 不限

AN159A APT32F110x基于CSI库IFC应用指南V1.0.0.pdf

 		V1.0.0 0.48mb 不限

AN15A6 APT32F110x基于CSI库CRC应用指南V1.0.0

 		V1.0.0 0.49mb 不限

AN15A5 APT32F110x基于CSI库CORET应用指南V1.0.0.pdf

 		V1.0.0 0.68mb 不限

AN15A4 APT32F110x基于CSI库WWDT应用指南V1.0.0.pdf

 		V1.0.0 0.38mb 不限

AN15A3 APT32F110x基于CSI库USART应用指南V1.0.0.pdf

 		V1.0.0 0.55mb 不限

AN15A2 APT32F110x基于CSI库UART应用指南V1.0.0.pdf

 		V1.0.0 0.69mb 不限

AN15A1 APT32F110x基于CSI库SYSCON应用指南V1.0.0.pdf

 		V1.0.0 0.58mb 不限

AN15A0 APT32F110x基于CSI库SPI应用开发指南V1.0.0.pdf

 		V1.0.0 0.85mb 不限

AN1682 APT32F110x CSI代码结构和使用说明 v1.1

 		V1.1 0.49mb 不限

AN1681_APT32F110x系列CSI_API说明手册 v1.4

 		V1.4 3.99mb 不限

AN1680_QuickStart_APT32F110x系列_CSI v1.4

 		V1.4 2.7mb 不限

AN1581_APT32F110x TOUCH基于CSI库的应用指南_v1.0

 		V1.0 0.55mb 不限

APT

 		V 0mb 不限

APT32F102数据手册

 		V1.9 0.99mb 不限

AN1612 APT32S003 SYSCON应用指南

 		V1.1 0.59mb 不限

AN1613 APT32S003 GPIO应用指南

 		V1.0 1.02mb 不限

AN1614 APT32S003 ADC应用指南

 		V1.0 0.46mb 不限

AN1615 APT32S003 UART应用指南

 		V1.0 0.59mb 不限

AN1616 APT32S003 I2C应用指南

 		V1.0 0.39mb 不限

AN1617 APT32S003 BT应用指南

 		V1.0 0.39mb 不限

AN1618 APT32S003 CORET应用指南

 		V1.0 0.4mb 不限

AN1619 APT32S003 COUNTA应用指南

 		V1.0 0.45mb 不限

AN1620 APT32S003 EPT应用指南

 		V1.0 0.6mb 不限

AN1621 APT32S003 ETCB应用指南

 		V1.0 0.56mb 不限

AN1622 APT32S003 GPT应用指南

 		V1.0 0.45mb 不限

AN1623 APT32S003 IFC应用指南

 		V1.0 0.4mb 不限

AN1624 APT32S003 LPT应用指南

 		V1.0 0.36mb 不限

AN1625 APT32S003 SPI应用指南

 		V1.0 0.57mb 不限

AN1626 APT32S003 WWDT应用指南

 		V1.0 0.35mb 不限

AN1201 Analog to Digital Converter spec and guidance

 		V1.0 0.33mb 不限

AN1207 使用pragma pack函数修改对齐方式应用笔记

 		V1.00 0.24mb 不限

AN1208 APT32F102x系列 SWD上电时出现高电平问题解决方法

 		V1.00 0.36mb 不限

AN1210 CDK制作静态库文件应用笔记

 		V1.00 0.32mb 不限

AN1501 Volatile Keyword In C Code

 		V1.0 0.21mb 不限

AN1503 How to initialize a constant table in Flash

 		V1.0 0.22mb 不限

AN1510 APT 触摸按键客户端问题解决流程V0_9

 		V0.9 0.64mb 不限

AN1511 Touch Key使用串口工具波形分析使用指南

 		V1.30 0.73mb 不限

AN1601 APT触摸按键Layout Guide V1_7

 		V1.6 0.58mb 不限

AN1603 APTLink CT01转接板使用手册

 		V1.0 1mb 不限

AN1604 APT-ISP使用手册V2.3

 		V2.3 2.33mb 不限

AN1530 APT32F172 Lib用户手册_V1.0

 		V1.0 1.97mb 不限

AN1531 APT32F172 EPWM应用开发指南_V1.0

 		V1.0 0.77mb 不限

AN1532 APT32F172 ADC应用开发指南_V1.0

 		V1.0 0.4mb 不限

AN1533 APT32F172 GPIO应用开发指南_V1.0

 		V1.0 0.34mb 不限

APT32F1732数据手册

 		V1.1 2.04mb 不限

AN1534 APT32F172 CORET应用开发指南

 		V1.0 0.34mb 不限

AN1535 APT32F172 LED驱动应用开发指南_V1.0

 		V1.0 0.34mb 不限

AN1535 APT32F172 UART应用开发指南_V1.0

 		V1.0 0.36mb 不限

AN1536 APT32F172 USART应用开发指南_V1.0

 		V1.0 0.37mb 不限

AN1537 APT32F172 GPT应用开发指南_V1.0

 		V1.0 0.51mb 不限

AN1538 APT32F172 GTC应用开发指南_V1.0

 		V1.0 0.4mb 不限

AN1539 APT32F172 STC应用开发指南_V1.0

 		V1.0 0.39mb 不限

AN1540 APT32F172 CTC应用开发指南_V1.0

 		V1.0 0.35mb 不限

AN1541 APT32F172 CMP应用开发指南_V1.0

 		V1.0 0.47mb 不限

AN1542 APT32F172 OP应用开发指南_V1.0

 		V1.0 0.39mb 不限

AN1543 APT32F172 IIC应用开发指南_V1.0

 		V1.0 0.46mb 不限

AN1544 APT32F172 SPI应用开发指南_V1.0

 		V1.0 0.37mb 不限

AN1545 APT32F172开发板快速上手手册_V1.0

 		V1.0 0.47mb 不限

UM_APT32F172_CN_V15

 		V1.5 7.2mb 不限

CK801用户手册

 		V1.6 4.04mb 不限
*滑动查看更多内容

开发工具

名称 版本号 大小 会员限制 下载

CDK IDE使用介绍

 1.79mb 不限

APT ISP2上位机软件

 137.5mb 不限
参考设计 大小 版本

AN1601 Touch Sensor Layout Guide+V1.12020-06-30

会员权限
 1.91MB
1.0

AN1601 Touch Sensor Layout Guide+V1.12020-06-30

会员权限
 1.91MB
1.0

AN1601 Touch Sensor Layout Guide+V1.12020-06-30

会员权限
 1.91MB
1.0

AN1601 Touch Sensor Layout Guide+V1.12020-06-30

会员权限
 1.91MB
1.0

AN1601 Touch Sensor Layout Guide+V1.12020-06-30

会员权限
 1.91MB
1.0

AN1601 Touch Sensor Layout Guide+V1.12020-06-30

会员权限
 1.91MB
1.0

AN1601 Touch Sensor Layout Guide+V1.12020-06-30

会员权限
 1.91MB
1.0

AN1601 Touch Sensor Layout Guide+V1.12020-06-30

会员权限
 1.91MB
1.0
*滑动查看更多内容
