概述

APT32F1701B是由爱普特推出的基于平头哥 (T-Head Microsystems) CPU内核e802开发的32位高性能低成本单片机。APT32F1701B基于嵌入式Flash工艺制造，内部丰富的模拟资源，包括模拟比较器、模拟运算放大器、面向的应用为电机、工业控制，小家电，消费电子设备等。

样品申请

产品亮点

最高主频48MHz
集成协处理器，支持i快速除法、开放操作
内部模块互联触发
支持硬件CRC
支持3组6路互补带死区模式的PWM输出
所有管脚数字AF功能自定义，均支持外部中断
丰富的模拟外设，包括1个12bit ADC，1个12bit DAC，2个独立CMP和2个独立OPA
UART支持自动波特率检测

典型应用

重要特色

> 工作电压：1.8V-5.5V
> 工作温度：-40℃ - 105℃
> 最大48KB PFLASH，2KB DFLASH，最大12KB SRAM(其中4KB以上空间支持写保护)
> 最多26个通用GPIO，所有管脚支持外部中断及数字功能全映射
> 事件触发控制器(ETCB)，支持模块间互联
> 1个协处理器(COP)，支持快速执行除法、开方操作
> 1个 12位独立看门狗定时器(IWDT)
> 1个 8位窗口看门狗定时器(WWDT)
> 4个16位基本定时器(BT)
> 2个16位通用定时器(GPTA)
> 1个16位通用定时器(GPTB)，支持1组PWM互补带死区
> 1个16位高级定时器(EPT)，支持6路PWM输出功能，可配置为3组互补带死区
> 1个16位低功耗定时器(TC3)，支持STOP模式唤醒
> 1个CRC模块
> 1个2通道DMA控制器
> 2个UART接口，支持自动波特率
> 1个LPI2C接口，最高400Kbit/s，支持低功耗唤醒
> 1个SPI接口，支持从机高速模式
> 1个12位ADC，最高采样率1MSPS，支持温度传感器
> 1个10位DAC
> 2个独立模拟比较器(CMP)
> 2个独立的轨到轨运算放大器(OPA)
> 封装：提供TSSOP28/QFN28/SSOP24/QFN24/TSSOP20/QFN20等多种封装类型

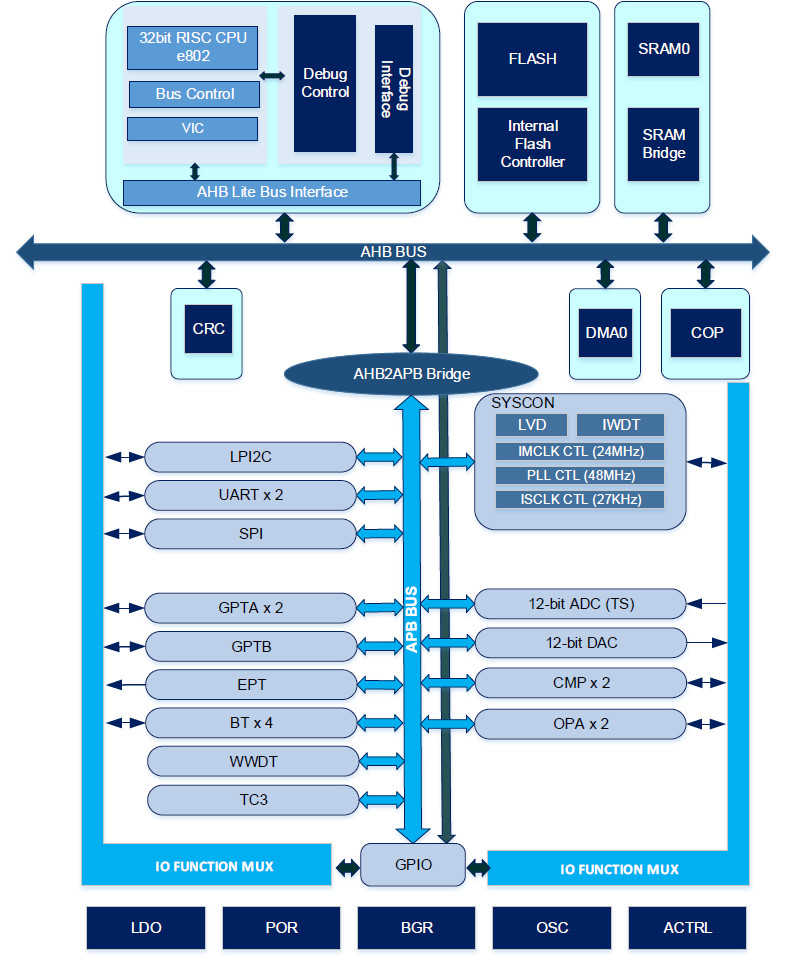

模块框图

选型表

全屏放大

Part NO.	Op.Volt	Temp	Freq	Pin	GPIO	FLASH	RAM	Dflash	DMA	IWDT	WWDT	5T	TTL	BT	TC3	GPTA	GPTB	EPT	UART	IIC	SPI	COP	ADC	DAC	CMP	OPA	DEEP SLEEP	PACKAGE
APT32F1701BG7P8	1.8v~5.5v	-40~105	48MHz	28	26	48k	12k	2k	1x2ch	1	1	✔	✔	4	1	2	1	1	2	1	1	✔	16bitx27ch	10bit	2	2	5uA	TSSOP28
APT32F1701BG7U8	1.8v~5.5v	-40~105	48MHz	28	26	48k	8k	2k	1x2ch	1	1	✔	✔	4	1	2	1	1	2	1	1	✔	16bitx27ch	10bit	2	2	5uA	QFN28
APT32F1701BH7S8	1.8v~5.5v	-40~105	48MHz	24	22	48k	8k	2k	1x2ch	1	1	✔	✔	4	1	2	1	1	2	1	1	✔	16bitx22ch	10bit	2	2	5uA	SSOP24
APT32F1701BH7U8	1.8v~5.5v	-40~105	48MHz	24	22	48k	8k	2k	1x2ch	1	1	✔	✔	4	1	2	1	1	2	1	1	✔	16bitx22ch	10bit	2	2	5uA	QFN24
APT32F1701BG6P8	1.8v~5.5v	-40~105	48MHz	28	26	32k	8k	2k	1x2ch	1	1	✔	✔	4	1	2	1	1	2	1	1	✔	16bitx27ch	10bit	2	2	5uA	TSSOP28
APT32F1701BG6U8	1.8v~5.5v	-40~105	48MHz	28	26	32k	8k	2k	1x2ch	1	1	✔	✔	4	1	2	1	1	2	1	1	✔	16bitx27ch	10bit	2	2	5uA	QFN28
APT32F1701BH6S8	1.8v~5.5v	-40~105	48MHz	24	22	32k	8k	2k	1x2ch	1	1	✔	✔	4	1	2	1	1	2	1	1	✔	16bitx22ch	10bit	2	2	5uA	SSOP24
APT32F1701BH6U8	1.8v~5.5v	-40~105	48MHz	24	22	32k	8k	2k	1x2ch	1	1	✔	✔	4	1	2	1	1	2	1	1	✔	16bitx22ch	10bit	2	2	5uA	QFN24

技术文档

名称	版本号	大小	会员限制	下载
APT32F170x系列使用手册	V1.0	22.51mb	不限
APT32F1701B数据手册	V1.0	2.42mb	不限
